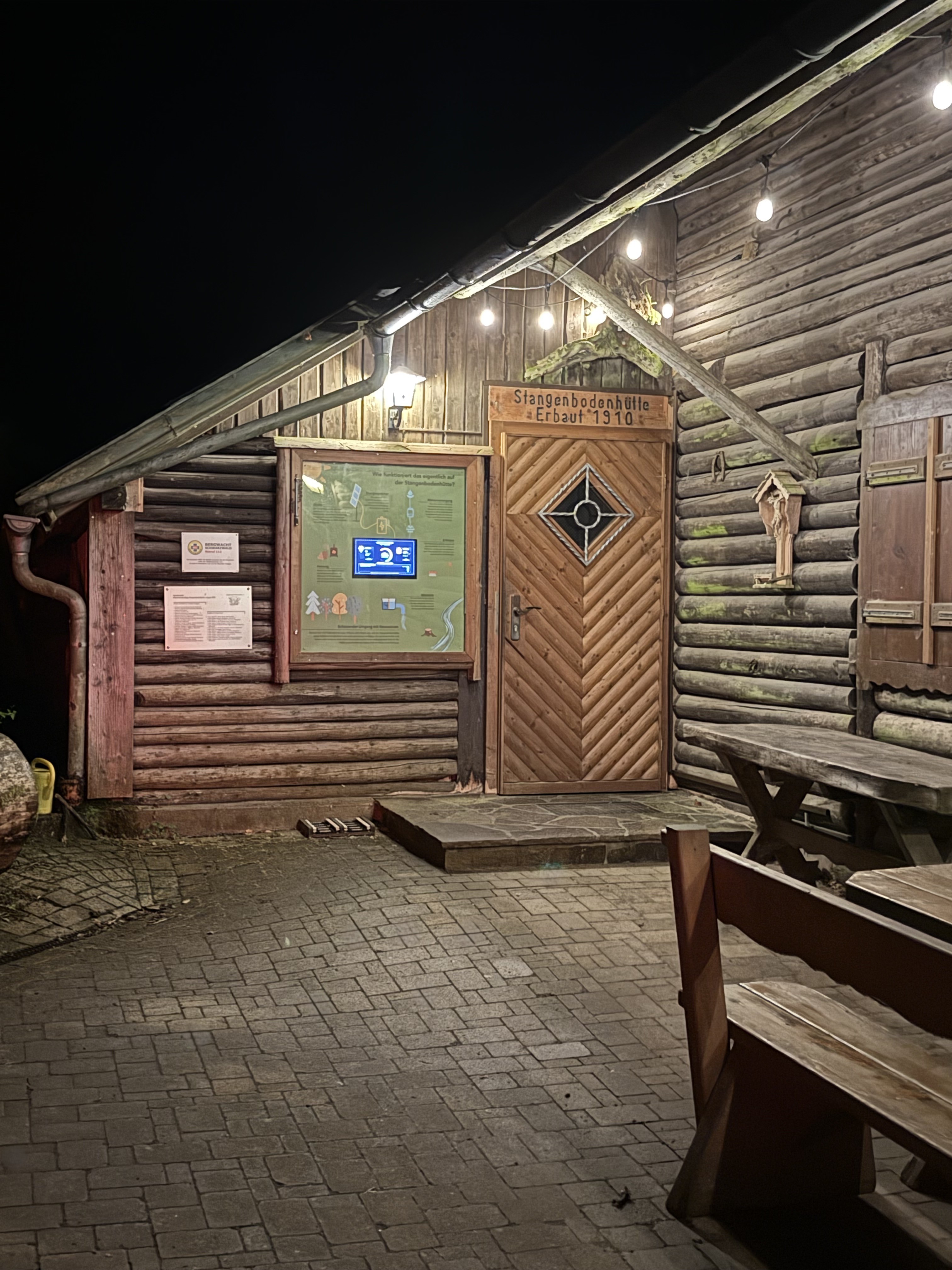

PV-Panel erfolgreich fertiggestellt und vor Ort in Betrieb
Das eigene PV-HMI-Panel für eine Vereinshütte der Bergfreunde Münstertal e.V. wurde erfolgreich abgeschlossen und läuft vor Ort. Ziel war nicht, die vorhandene PV-Technik komplett umzubauen, sondern die bestehenden Komponenten sinnvoll zusammenzuführen, ihre Daten nutzbar zu machen und daraus eine klare Visualisierung für den Alltag zu bauen.
Genau darin liegt der Kern des Projekts: Die Anlage sollte nicht durch zusätzliche Einzelanzeigen, lose Zusatzgeräte oder komplizierte Zwischenlösungen unübersichtlicher werden. Stattdessen wurde eine eigene Lösung entwickelt, die mit dem vorhandenen System kommuniziert, wichtige Werte aus dem PV-Schaltschrank aufnimmt und diese so darstellt, dass Betreiber, Verantwortliche und Besucher den Zustand der Energieversorgung sofort verstehen können.
Die Visualisierung nutzt Daten aus dem Victron-Umfeld, unter anderem aus der CAN-Kommunikation und aus Hex-/Rohdaten der vorhandenen Komponenten. Dazu gehören insbesondere Informationen aus BMS und MPPT. Aus diesen technischen Daten entsteht auf dem Display eine verständliche Oberfläche: nicht nur Zahlen, sondern ein nachvollziehbares Bild davon, was die PV-Anlage gerade macht.
Ein System statt viele einzelne Anzeigen
Vorhandene PV-Daten werden zentral zusammengeführt, verarbeitet und auf einem großen Display visualisiert. Das Ergebnis ist eine saubere Gesamtlösung aus Protokollanbindung, Embedded-Hardware, eigenem Yocto-Image, Displayintegration, lokaler WebApp, mechanischer Umsetzung und vorbereiteter Erweiterbarkeit.
Projektziel: vorhandene Technik verständlich sichtbar machen
Bei vielen Energie- und PV-Systemen sind die wichtigen Daten grundsätzlich vorhanden. Das Problem ist oft nicht die Messung selbst, sondern die Darstellung: Werte liegen an verschiedenen Stellen, in verschiedenen Protokollen oder in technischen Oberflächen vor. Für den praktischen Betrieb einer Hütte ist das nicht ideal.
Vorhandenes System weiter nutzen
Keine unnötige Neuinstallation
Die bestehende PV-Installation sollte erhalten bleiben. Die neue Lösung wurde so aufgebaut, dass sie mit den vorhandenen Komponenten kommuniziert und deren Daten nutzt, ohne das System unnötig groß umzubauen.
Daten zusammenführen
Victron CAN · Hex-Daten · BMS · MPPT
Unterschiedliche Datenquellen werden gesammelt, ausgewertet und in einer gemeinsamen Oberfläche dargestellt. Dadurch entsteht aus einzelnen technischen Informationen eine verständliche Gesamtübersicht.
Für Nutzer verständlich machen
Display · Status · klare Werte
Die Anzeige wurde so aufgebaut, dass wichtige Werte schnell erkannt werden können. Entscheidend war eine Oberfläche, die nicht nur für Techniker funktioniert, sondern auch für Personen, die einfach den Anlagenzustand sehen möchten.
Warum ein eigenes PV-HMI?
Standardanzeigen zeigen oft nur einen Teil der Anlage. Ein Laderegler zeigt seine Werte, ein BMS seine Batteriedaten und andere Komponenten wiederum eigene Statusinformationen. Im Betrieb entsteht dadurch schnell eine Situation, in der man zwar viele Informationen hat, aber keinen klaren Gesamtüberblick.
Für die Vereinshütte sollte genau das anders gelöst werden. Das PV-Panel soll nicht nur einzelne Datenpunkte anzeigen, sondern die wichtigsten Energie- und Systemzustände in einer Oberfläche bündeln. So lässt sich direkt erkennen, ob die Anlage lädt, wie der Batteriezustand ist, welche Werte wichtig sind und ob der Betrieb im grünen Bereich liegt.
Die Oberfläche ist deshalb bewusst auf Verständlichkeit ausgelegt. Technische Werte bleiben vorhanden, werden aber so angeordnet und dargestellt, dass man nicht erst mehrere Menüs oder Geräte durchgehen muss. Das spart Zeit, reduziert Unsicherheit und macht die Anlage im Alltag deutlich greifbarer.
Technischer Aufbau der Lösung
Das Projekt verbindet mehrere Bereiche: Protokollanbindung, Embedded-Linux, Displayintegration, lokale WebApp, WLAN, mechanische CAD-Konstruktion und 3D-gedruckte Komponenten. Daraus ist eine eigenständige PV-HMI-Lösung entstanden, die auf die vorhandene Anlage abgestimmt ist.
Victron-Daten aus CAN und Hex/Rohdaten
BMS · MPPT · Energie- und Systemwerte
Die Lösung nutzt Daten aus dem Victron-Systemumfeld. Dazu gehören CAN-Daten sowie Hex- bzw. Rohdaten, die für BMS- und MPPT-Informationen ausgewertet werden. Aus diesen Daten werden die relevanten Werte für die Visualisierung aufbereitet.
NXP i.MX8 Embedded-Plattform
Industrienahe Hardwarebasis
Als Recheneinheit kommt eine Embedded-Plattform auf Basis eines NXP i.MX8 Prozessors zum Einsatz. Diese Basis eignet sich für grafische Oberflächen, stabile Laufzeit und eine saubere Trennung zwischen System, Anwendung und späteren Erweiterungen.
Eigenes Yocto-Image
Linux-System nach Projektanforderung
Für die Plattform wurde ein eigenes Yocto-Image vorbereitet. Dadurch lässt sich das System gezielt auf die Anwendung zuschneiden: benötigte Dienste, Startverhalten, Netzwerk, Oberfläche und Softwarebasis können kontrolliert und sauber aufgebaut werden.

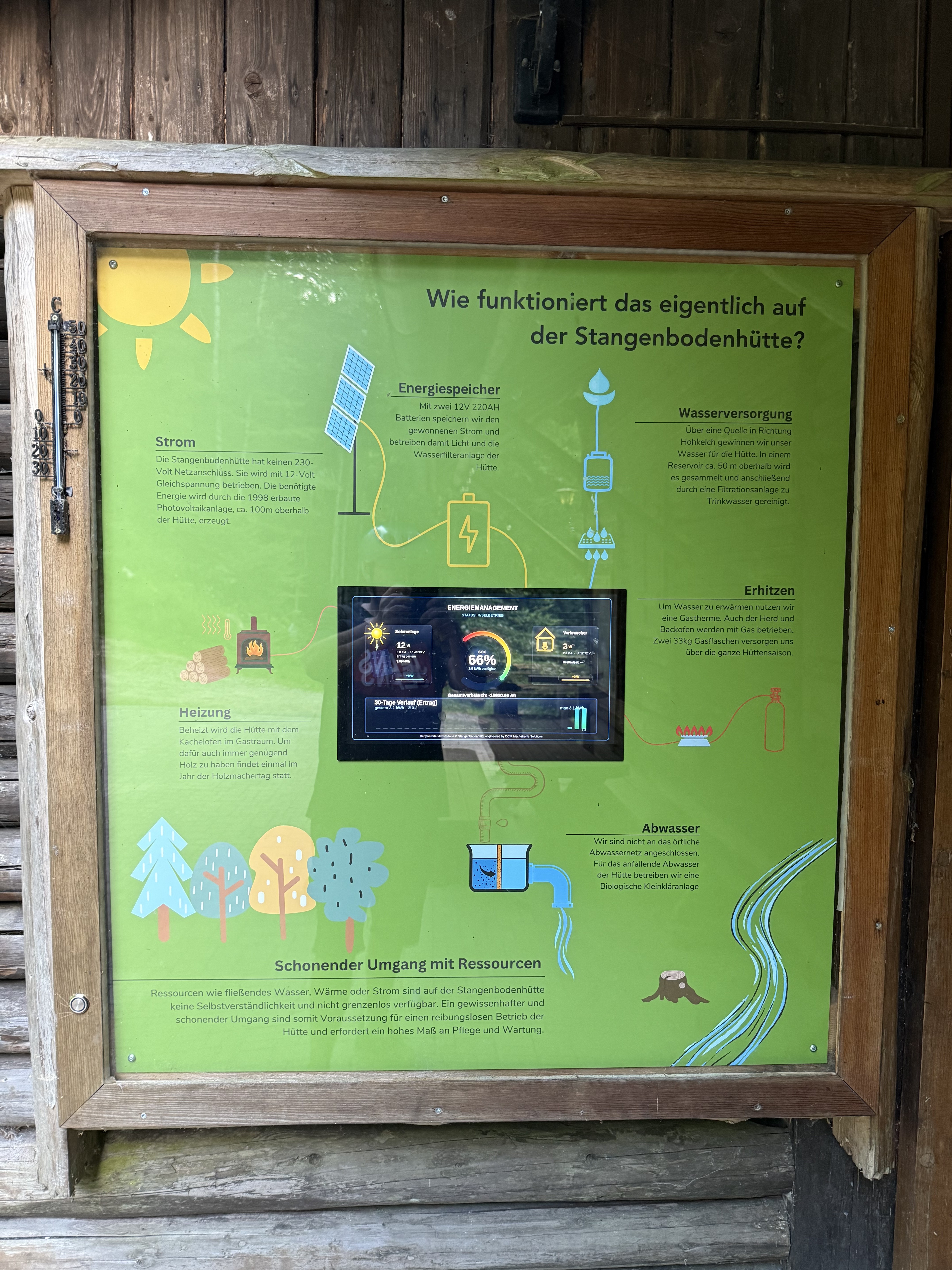

Großes Display als zentrale Anzeige
PV-Panel direkt vor Ort
Die wichtigsten Werte werden auf einem großen 15,6" Display dargestellt. Das Display sitzt dort, wo die Informationen gebraucht werden, und macht aus dem PV-Schaltschrank eine verständliche Energieübersicht für den praktischen Hüttenbetrieb.
Lokale WebApp im WLAN
Smartphone · Betreiber · Besucher
Zusätzlich zur Anzeige vor Ort ist eine eigene WebApp im lokalen WLAN vorbereitet. Damit können Betreiber oder Besucher die Visualisierung auch auf dem Smartphone aufrufen, ohne direkt am Display stehen zu müssen.
LTE vorbereitet
Spätere Updates · Kommunikation · Monitoring
Die Lösung ist bereits so gedacht, dass spätere Kommunikationswege möglich sind. LTE kann perspektivisch für Updates, externe Kommunikation oder eine Anbindung an weitere Dienste genutzt werden, wenn das gewünscht ist.
Eigene Entwicklung statt fertiges Standarddisplay
Das PV-Panel ist keine einfache Anzeige, die nur irgendwo angeschlossen wurde. Es ist eine eigenentwickelte Lösung, bei der Hardware, Software, Datenanbindung, Visualisierung und mechanische Integration zusammen gedacht wurden. Genau dadurch konnte das System an die vorhandene Anlage angepasst werden, ohne den kompletten Bestand neu aufzubauen.
Ein wichtiger Punkt war die saubere Vorbereitung für spätere Erweiterungen. Das Projekt ist nicht als einmalige Sackgasse aufgebaut, sondern als Grundlage, die für viele ähnliche Anwendungen genutzt und angepasst werden kann. Ob PV-Anlage, technischer Schaltschrank, autarke Energieversorgung, Hütte, Fahrzeug, Boot oder andere dezentrale Anlage: Das Grundprinzip bleibt gleich.
Vorhandene Daten werden erfasst, logisch ausgewertet und in einer Oberfläche dargestellt, die zum Einsatzort passt. Dadurch kann aus einer technischen Anlage ein verständliches System werden, das im Alltag einfacher zu überwachen ist.

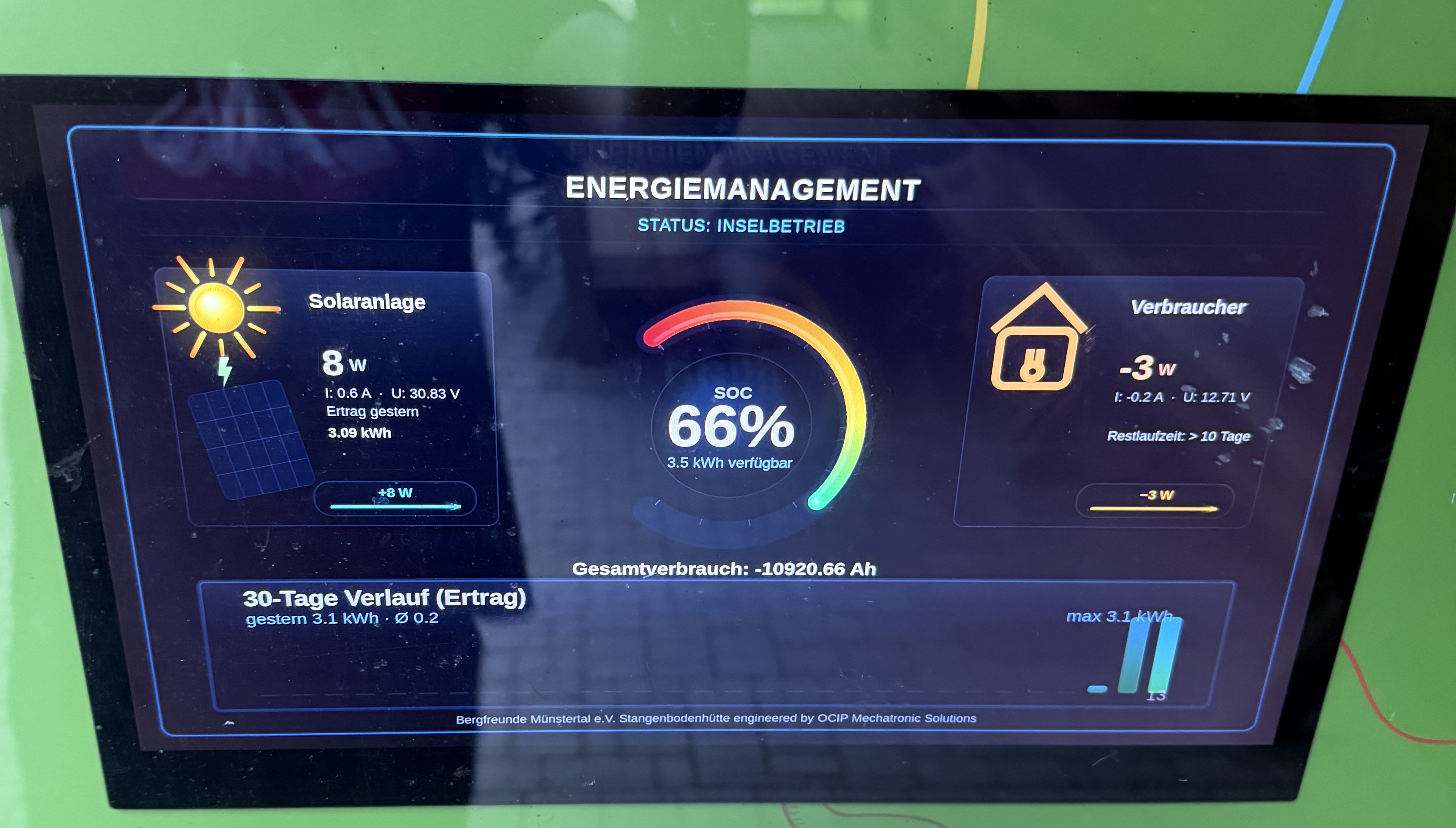

Was auf dem Panel sichtbar gemacht werden kann
Die genaue Darstellung wird immer an das jeweilige System angepasst. Bei diesem Projekt standen die wichtigsten Energie- und Systemdaten aus PV-Schaltschrank, BMS und MPPT im Mittelpunkt.
PV- und Ladezustand
Erzeugung · Ladung · Systemstatus
Sichtbar wird, ob die Anlage gerade Energie erzeugt, wie der Ladevorgang aussieht und wie sich die PV-Seite im aktuellen Zustand verhält.
Batterie- und BMS-Werte
Akkustatus · Schutz · Zustand
BMS-Daten helfen dabei, den Batteriezustand besser zu verstehen. Für Betreiber ist wichtig, ob die Energieversorgung stabil ist und ob Grenzwerte oder Schutzfunktionen relevant werden.
MPPT-Informationen
Laderegler · PV-Leistung · Verhalten
MPPT-Daten zeigen, was der Laderegler gerade macht. So kann nachvollzogen werden, wie die PV-Leistung genutzt wird und ob die Anlage erwartungsgemäß arbeitet.

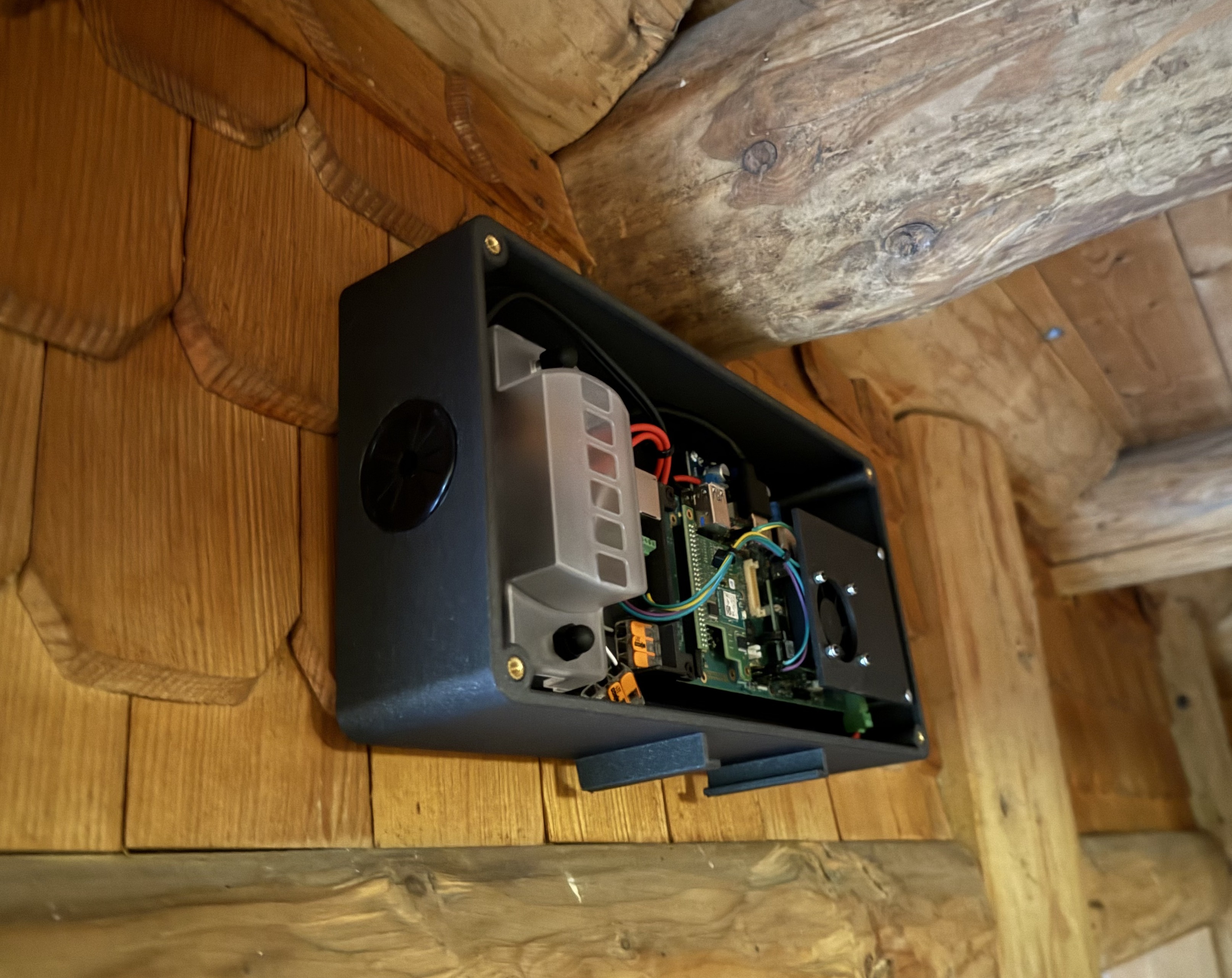

Mechanische Umsetzung mit CAD und 3D-Druck
Neben Software und Elektronik gehört auch die mechanische Integration zum Projekt. Platinenhalter und Gehäusekomponenten wurden passend konstruiert und mit einem Prusa XL 3D-Drucker gefertigt.
CAD-Konstruktion
Passend zur Hardware
Die benötigten Halter und Gehäuseteile wurden in CAD erstellt. Dadurch konnten Abmessungen, Befestigungspunkte und Einbausituation sauber aufeinander abgestimmt werden.
Fertigung auf Prusa XL
Eigene Bauteile statt Improvisation
Die konstruierten Komponenten wurden mit einem Prusa XL gefertigt. Das macht die mechanische Integration flexibel und ermöglicht Bauteile, die genau zum Projekt passen.

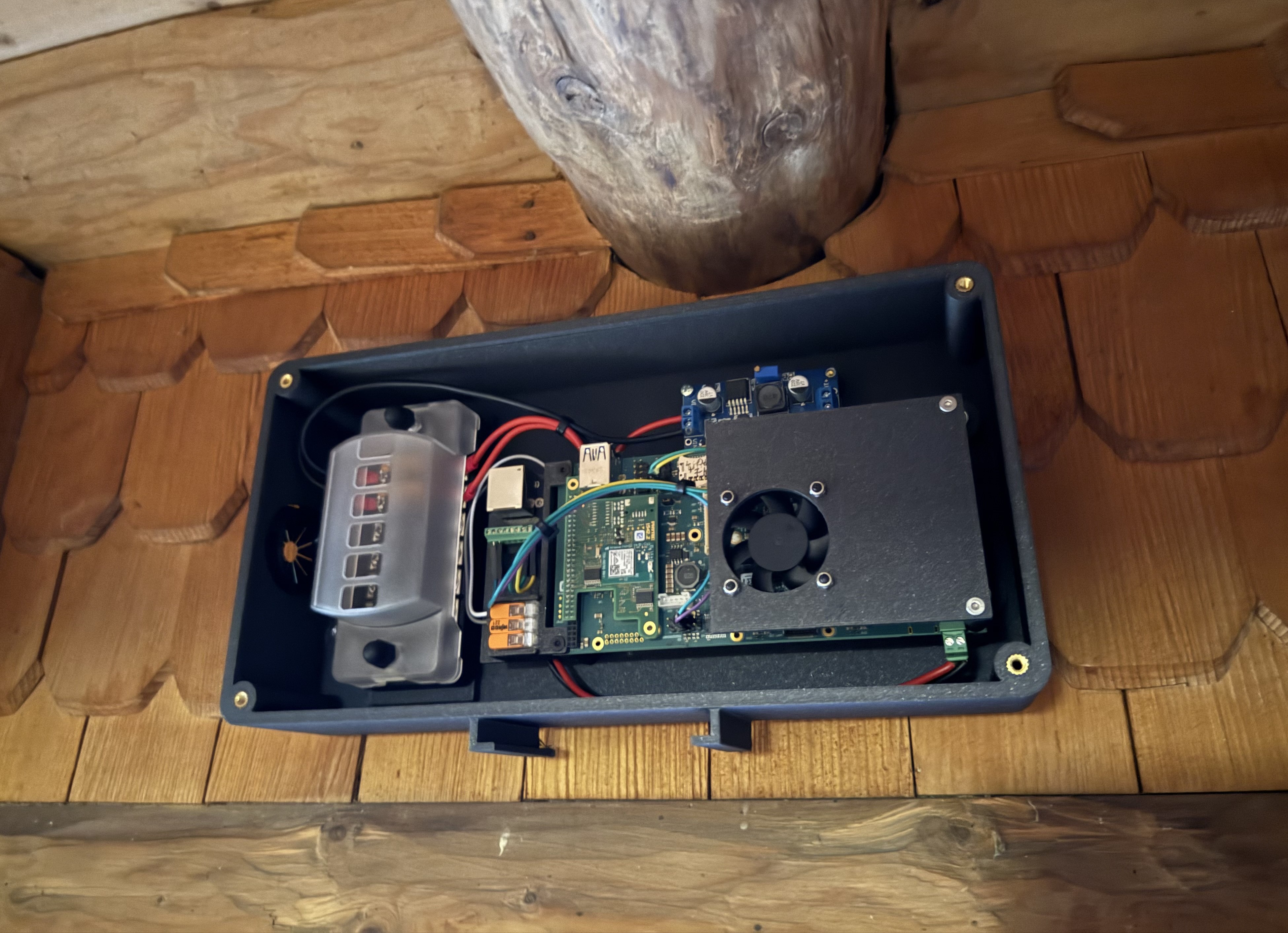

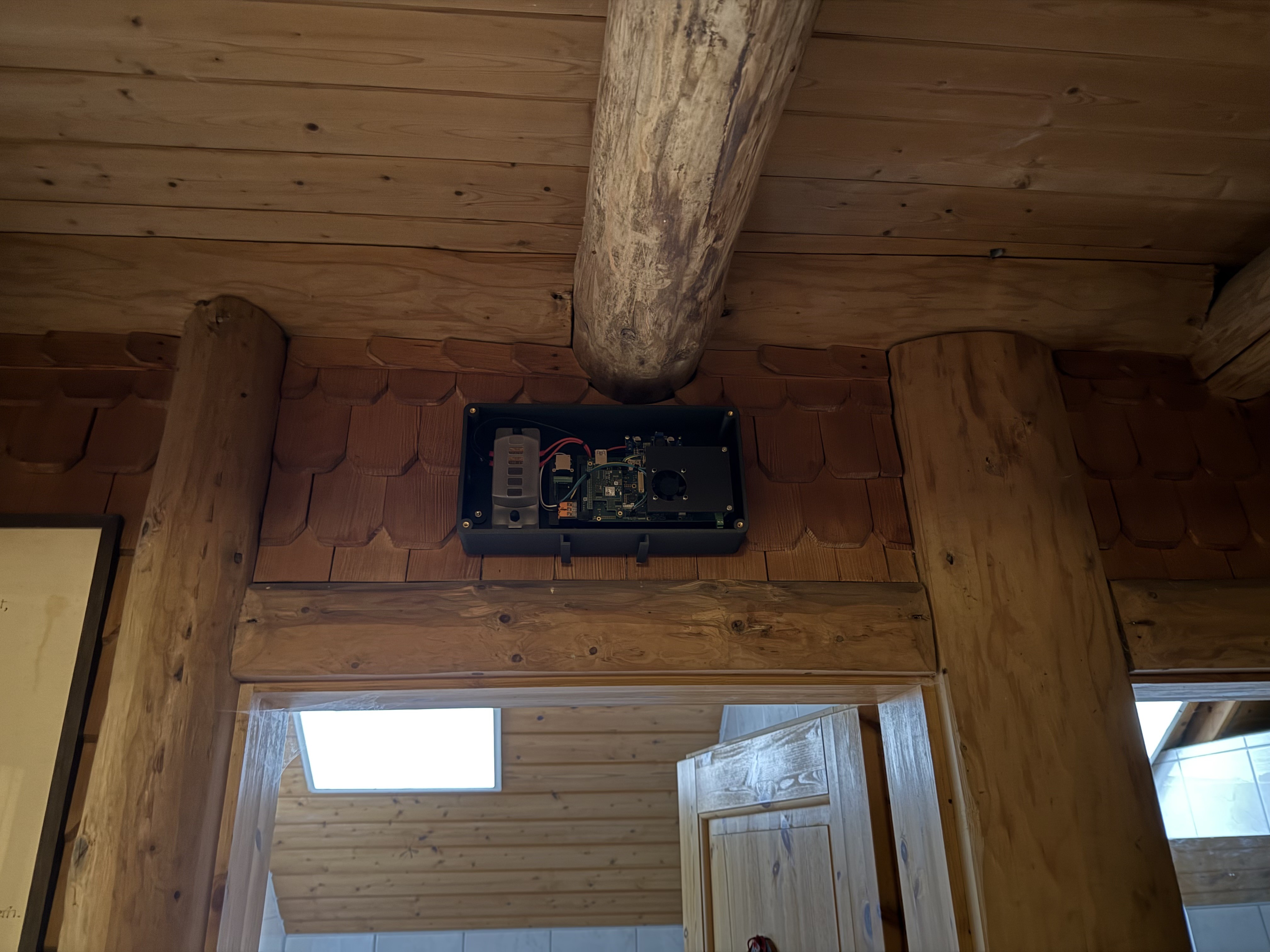

Saubere Integration
Platinenhalter · Gehäuse · Montage
Die Elektronik wurde nicht lose verbaut, sondern mit passend gefertigten Bauteilen integriert. Das sorgt für einen aufgeräumten Aufbau und erleichtert spätere Anpassungen.
Bilder aus dem Projekt
Die echten Projektbilder werden später ergänzt. Bis dahin bleiben hier Platzhalter, damit Layout, Bildgrößen und Reihenfolge bereits fertig vorbereitet sind.
Lokale Bedienung und Smartphone-Ansicht
Das große Display ist die feste Anzeige vor Ort. Zusätzlich wurde eine WebApp im lokalen WLAN vorbereitet. Damit kann die Darstellung auch über ein Smartphone aufgerufen werden. Das ist besonders praktisch, wenn Betreiber oder Besucher die Werte sehen möchten, ohne direkt vor dem Display stehen zu müssen.
Die lokale WebApp ist auch ein gutes Beispiel dafür, warum das Projekt nicht nur aus einem Display besteht. Im Hintergrund wird eine technische Datenbasis aufgebaut, die mehrere Ausgabemöglichkeiten erlaubt: feste Anzeige, lokale Smartphone-Ansicht und später bei Bedarf weitere Kommunikationswege.
Dadurch bleibt das System flexibel. Heute läuft die Anzeige lokal vor Ort. Später können weitere Funktionen ergänzt werden, etwa zusätzliche Screens, erweiterte Statusmeldungen, Updates, externe Kommunikation oder eine Verbindung zu einer Projekt- bzw. Monitoring-Seite.
Vorteile der Umsetzung
Das Projekt zeigt, wie bestehende Technik durch eine saubere digitale Ebene deutlich besser nutzbar wird. Es geht nicht darum, alles neu zu bauen, sondern vorhandene Systeme verständlich, erweiterbar und alltagstauglich zu machen.
Mehr Überblick
Alle wichtigen Werte an einer Stelle
Betreiber sehen schneller, was die Anlage macht. Wichtige Informationen müssen nicht an mehreren Geräten zusammengesucht werden.
Weniger Eingriff in den Bestand
Vorhandene Komponenten bleiben nutzbar
Die Lösung kommuniziert mit der vorhandenen PV-Technik und nutzt deren Daten, statt unnötig groß umzubauen.
Vorbereitet für Erweiterungen
LTE · WebApp · weitere Screens
Durch die Embedded-Basis, das eigene Image und die vorbereitete Kommunikation können spätere Funktionen sauber ergänzt werden.
Auch für andere Anwendungen vorbereitet
Die technische Grundlage ist nicht nur für diese eine Hütte interessant. Der gleiche Ansatz kann auf viele Systeme übertragen werden, bei denen vorhandene Daten sichtbar und verständlich gemacht werden sollen.
Autarke Energieanlagen
PV · Akku · Laderegler
Geeignet für Anlagen, bei denen Energieerzeugung, Batteriezustand und Verbraucher übersichtlich angezeigt werden sollen.
Technische Schaltschränke
Status · Werte · Diagnose
Bestehende Schaltschränke können um eine verständliche HMI- oder Monitoring-Ebene erweitert werden.
Fahrzeuge, Boote und Sonderlösungen
Embedded · HMI · Kommunikation
Auch mobile Systeme profitieren von klarer Visualisierung, lokaler Bedienung, WLAN-Zugriff und späteren Remote-Funktionen.
Projektfazit
Das PV-HMI-Projekt zeigt sehr gut, was mit einer sauberen Kombination aus Mechatronic und Solutions möglich ist. Die vorhandene PV-Anlage musste nicht grundsätzlich neu aufgebaut werden. Stattdessen wurden ihre Daten nutzbar gemacht, technisch sauber verarbeitet und auf einer eigenen Oberfläche dargestellt.
Für die Vereinshütte entsteht dadurch ein deutlich besserer Überblick über Energieversorgung, Systemzustand und wichtige Werte. Gleichzeitig ist die Lösung nicht starr, sondern vorbereitet für spätere Erweiterungen wie LTE-Kommunikation, Updates, zusätzliche Anzeigen oder weitere Monitoring-Funktionen.
Genau dieser Ansatz ist der Kern solcher Projekte: vorhandene Technik verstehen, sinnvoll anbinden und daraus eine Lösung bauen, die im echten Betrieb funktioniert.
Projektstatus
Abgeschlossen, eingebaut und vor Ort in Betrieb. Die finalen Projektbilder werden später ergänzt.
